PCB設計后期檢查中找出沒有連接的網絡
2、使用場景
PCB設計后期，需要檢查是否所有網絡都已連接布線。雖然未連接的網絡會有飛線顯示，但是由于布線后期整板布線密度較高，虛連，斷連的網絡用肉眼難以輕易發現。用DRC檢查也可以找出未連接的網絡，如果PCB中DRC問題較多，查找起來就不是很方便。使用PCB Filter面板來達成目的相比DRC更簡單、快速。
3、軟硬環境
1）、Window 10
2）、AD23.4.1 （AD版本無限制）
4、解決方法

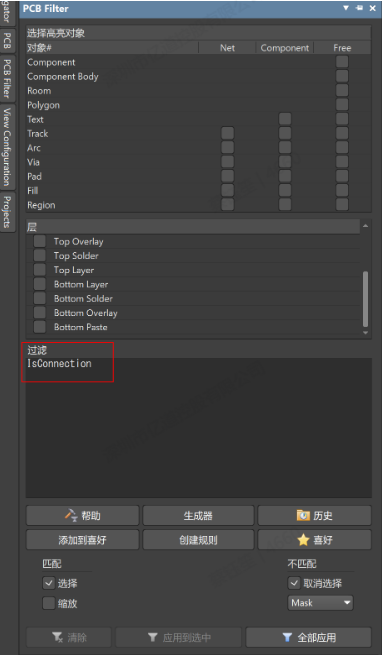

通過PCB Filter可以快速找到未連接的網絡，并且以高亮顯示顯示，方便工程師連接布線。方法很簡單，打開PCB Filter面板，在“過濾”欄直接輸入“IsConnection”。
圖 1

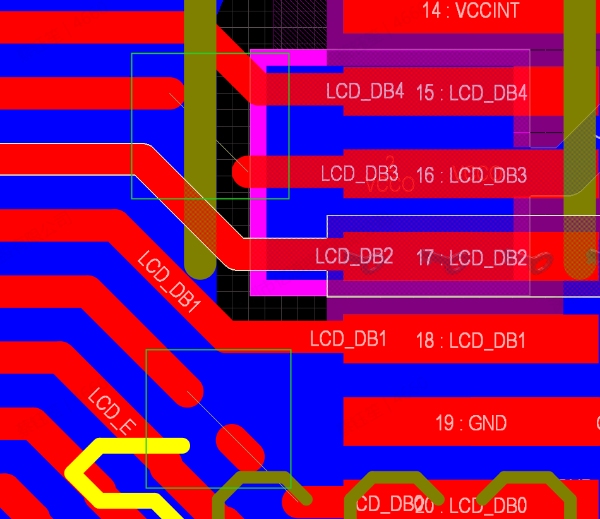

點擊“全部應用”，PCB會全部變暗，未連接網絡的飛線就會以高亮顯示。

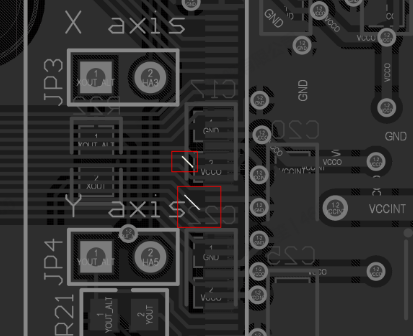

圖2
鎖定位置后，在PCB Filter面板中點擊“清除”恢復正常顯示，修改PCB即可。
圖3
