首頁 > 資源中心 > FAQ 1、 文檔目標
如何解決小塊敷銅無法澆注。
2、 問題場景

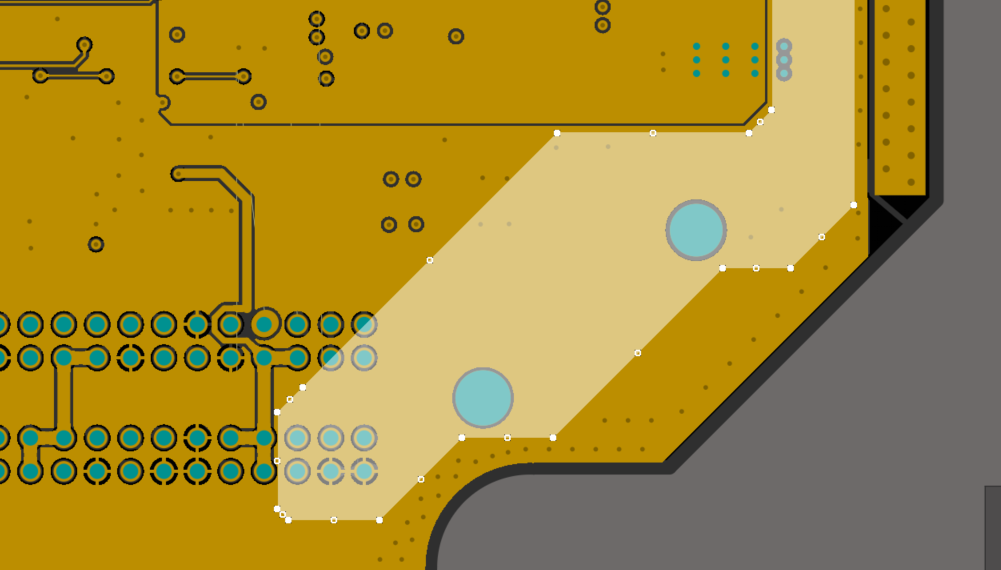

在同一個信號層上，不同網絡的敷銅，小塊敷銅無法完成澆注。
圖 1
在給客戶遠程時，將大塊敷銅 Shelve 擱置后，小塊敷銅可以進行放置，但是將大塊敷銅恢復，小塊敷銅又不能完成澆注，如上圖相同。
3、軟硬件環境
1）、軟件版本：Altium Designer 24
2）、電腦環境：Windows 11
3）、外設硬件：無
4、使用方法

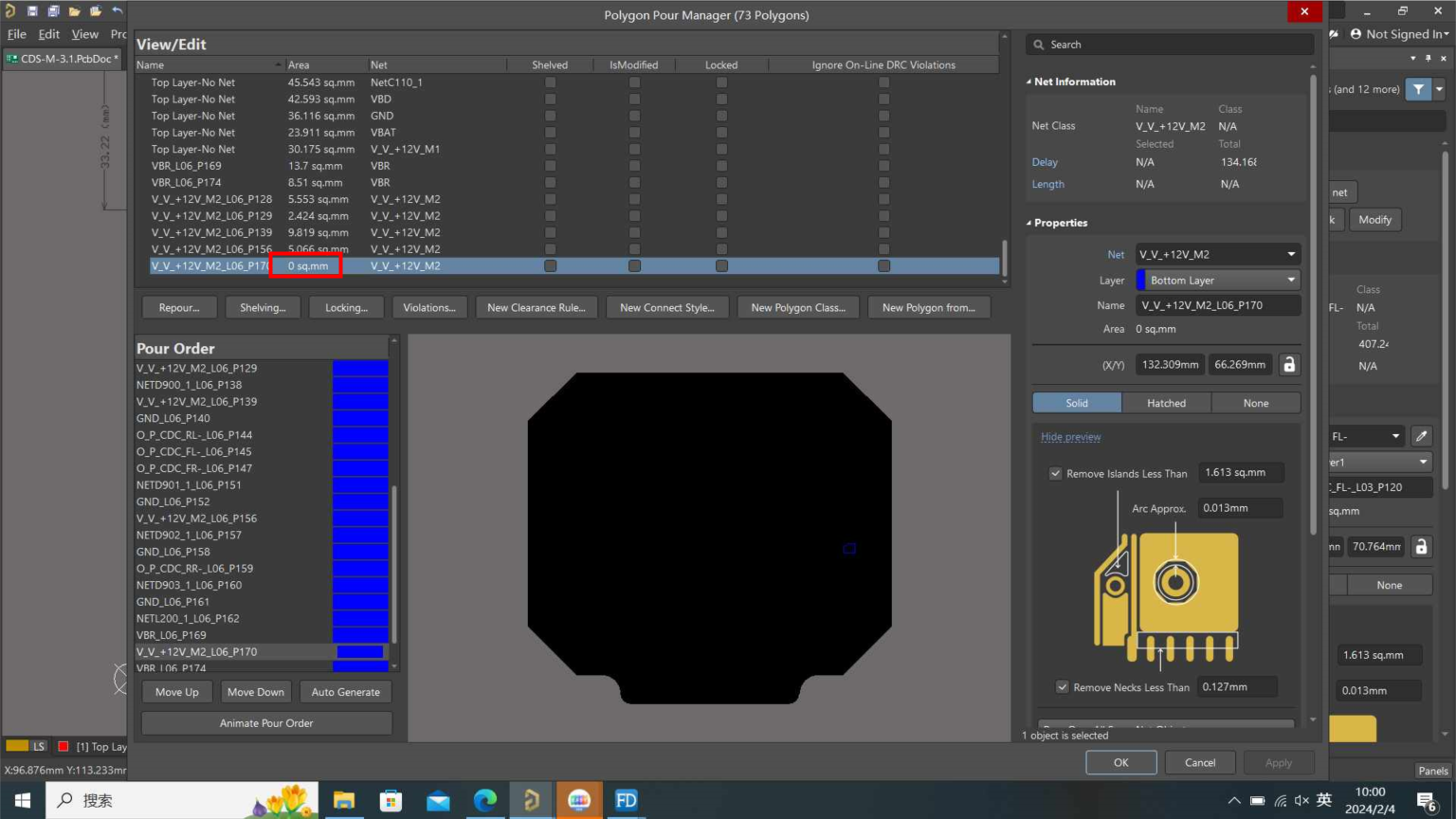

打開敷銅管理器，可以看到有些小塊敷銅的面積為 0，沒有成功敷銅。
圖 2

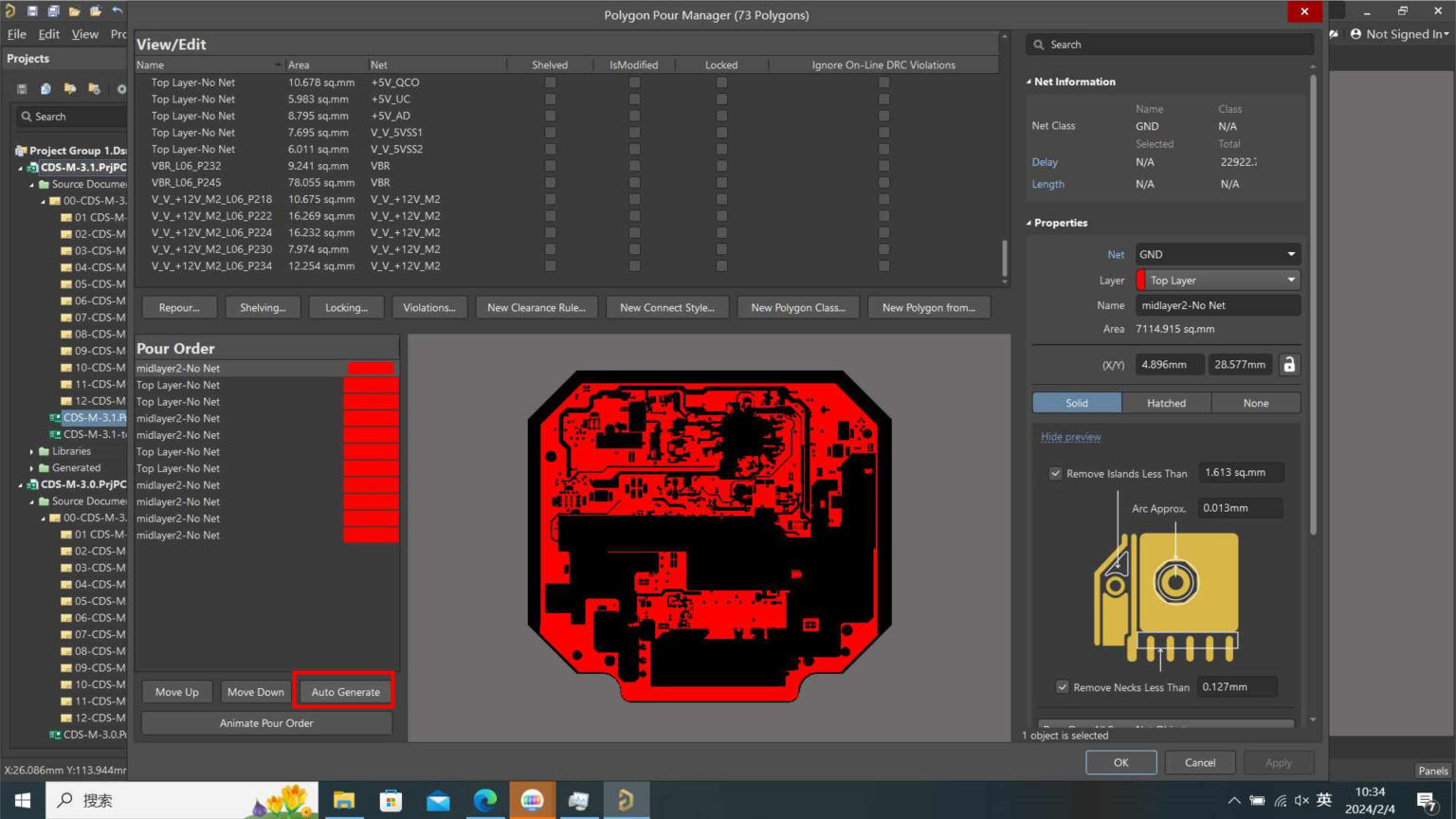

執行命令【Auto Generate】敷銅將按從小到大的順序列出澆注順序。
圖 3
由于同一層敷銅較多，調整敷銅的最佳順序，因?yàn)樗梢源_保小塊敷銅形狀不會被較大敷銅阻止?jié)沧ⅰ?/p>
